重 要 提 示
1、在安装和使用报警控制主机前,请仔细阅读本说明书。控制主机的修理和零部件的更换需由受过培训的专业人员完成。
2、如果用户不依照以上说明擅自安装或修理更换部件,产品的安全性和可靠性将会受到影响,由此产生的责任由用户负责。
3、正式使用前一定做功能测试,以确定接线正确,探头及主机工作正常,并且,在已知可能产生泄漏的关键期(如开工前)做测试,同时定期 (小于六个月)检修,以保证探头、线路、主机处于正常工作状态。
在您的使用过程中,如果遇到疑难问题请打电话0552-7125073售后服务部咨询。
有 关约 定
此标志处必须严格遵守使用说明书的要求,未按使用说明书要求可能严重毁坏仪器或造成不可预期的结果。
注意 |
此标志处是比较重要或关键的信息,认真仔细阅读,会使您更加方便的使用本产品。 |
JH系列报警控制主机集成了指示器、报警器、控制器(以下简称主机),采用单片机嵌入式组合设计,硬件扩充性强,软件平台灵活,根据实际需要,实现主机最佳性能。
JH系列主机分为单通道、双通道、四通道、八通道四种规格型号。与各种气体检测器(一般也称探测器、变送器、探头,以下简称“探头”)等4mA~20mA模拟量输出的探头、变送器配合使用,完成数值显示,声、光报警,报警输出控制等功能。
主要特点:
● 可以连接各种两线制或三线制气体检测器及其他任何4mA~20mA探头,并具备调校、数字滤波功能,有效提高系统的测量、控制精度。
● 每个通道都可为探头供电,满足各种探头需要。每个通道都具备两个独立的报警开关量输出,报警灵敏度独立设定,有效防止瞬时干扰。
● 报警点、量程、报警方式等全部参数可根据需要设置,适用于多种要求。同时可进行零点修正和满度修正(特殊情况下可利用此功能修正变送器的数值)。
● 通过通讯功能(附加功能)实现计算机与主机间的数据传送和控制。
注意 |
对于特殊需求:仅限4通道和8通道主机可以增加上位机通讯功能 |
JH系列主机设计制造符合和执行标准:
《GB-12358作业环境气体检测报警仪通用技术要求》
使用本产品控制各类探头时,应参考该类探头的标准及规程。
注意 |
请您根据实际使用探头种类和现场环境,选择相应标准、规程或安装规范。 |
供电电源 |
220VAC |
输出电压 |
24VDC |
显示范围 |
-1999~9999(小数点位置可设定) |
输入信号 |
4mA~20mA电流信号 |
基本误差 |
±0.2%F·S |
触点容量 |
250VAC 3A; 30VDC 3A; |
温度范围 |
0℃~50℃ |
湿度范围 |
10~90%R.H(无凝露) |

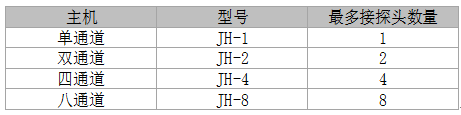

可接探头数量,见下表:
1、为确保安全,接线必须在断电状态进行操作。
2、交流220V供电,必须接地保护。
注意 |
JH系列主机均为壁挂式,按照挂孔中心距,安装两或四个M6膨胀螺栓。 |
外形尺寸:

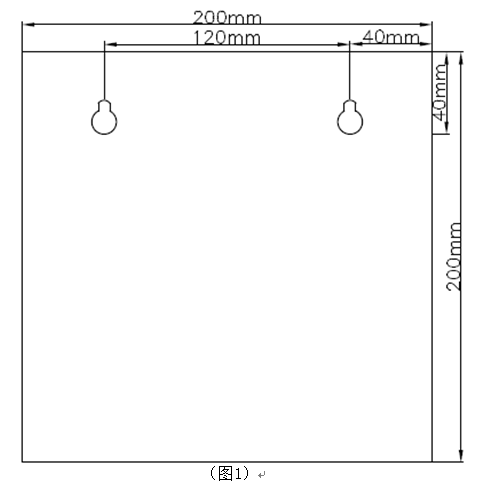

单/双通道主机:20cm*20cm*8cm

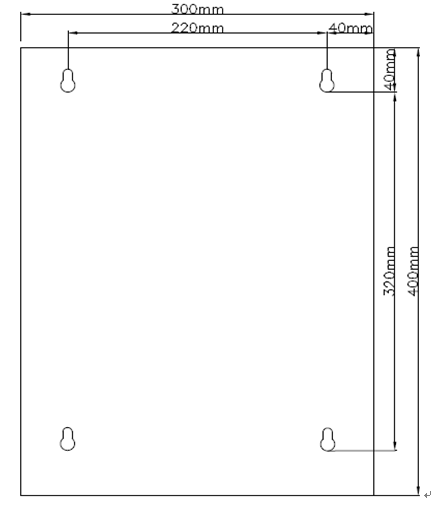

四/八通道主机:30cm*40cm*10cm
安装孔螺栓直径为:6mm
(图2)
注意 |
1、JH系列报警控制主机为非防爆型,请不要安装在危险场所。 2、2、主机应该安装在有人员监控的室内,如果安装在室外,需要客户另外做防尘及防水装置。 |
JH系列主机的接线主要涉及到220V供电电源线连接、探头连接、联动设备(开关量)连接。单、双通道主机用航空插头接线,四、八通道主机用端子接线。
注意 |
快速简单的连接探头,可先阅读“快速安装指南”,联动设备(开关量)连接,可先阅读“附录八”。 |

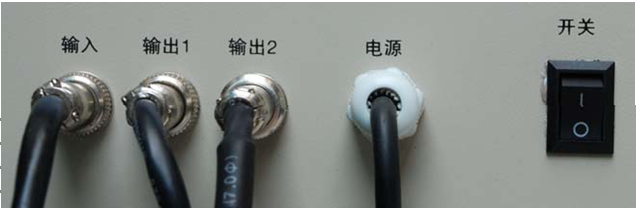

对于航插接线而言,一般出厂时我们已经配备了示意线。单、双通道主机的接线比较简单,我们只需要在主机外壳(如图3)上标有输入(双通道为输入1/2)处连接上探头即可。在需要外部连接开关量输出的情况下,我们在标有输出1/2 (双通道为输出1-1/2及输出2-1/2)处接上外部设备即可(如电磁阀或风机)。详细接线方式参见附录八。
(图3)

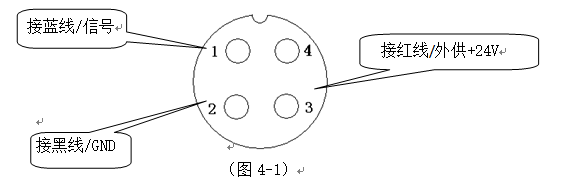

配备的输入线航插针脚定义如图4-1。

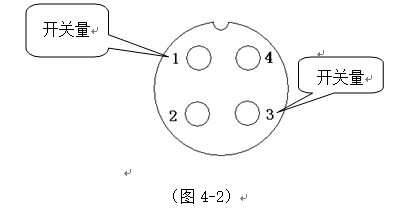

配备的输出线航插针定义如图4-2。两个针脚无极性,正常状态下为断开,报警时闭合。
主机电源供电220AV,可外部连接UPS供电作为备用电源。连接探头时请先断电,确保连接无误后通电。

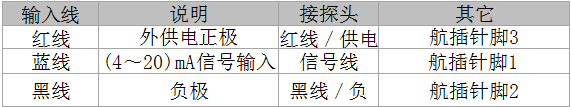

输入(输入1/输入2):接入探头的一端,红色线接探头正极,蓝色线接探头的信号线,黑色线接探头负极(连接两线制变送器时该线不连接)。 如下表:
注意 |
出厂时输入、输出端口已配备示意线,电源端配备电源线 。 示意线上有黄色标签注明了线的名称,请注意区分。 |

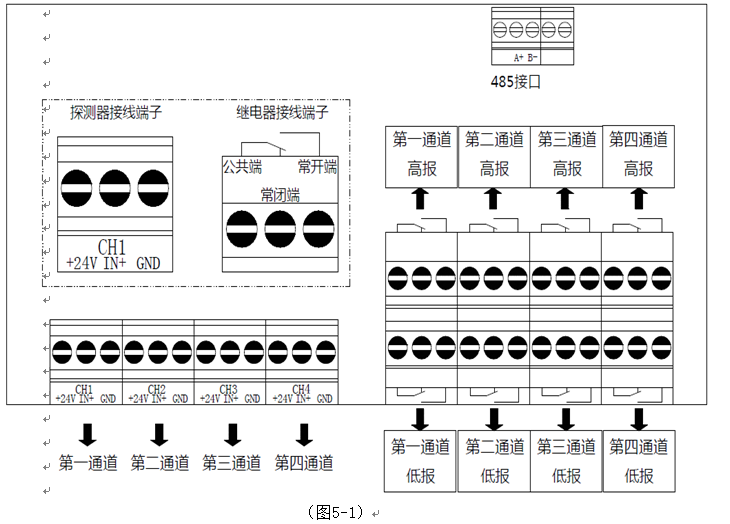

3.2.2.1 JH-4主机的连接方式为接线端子连接方式,见下图(图5-1)所示电路板上探头接线端子

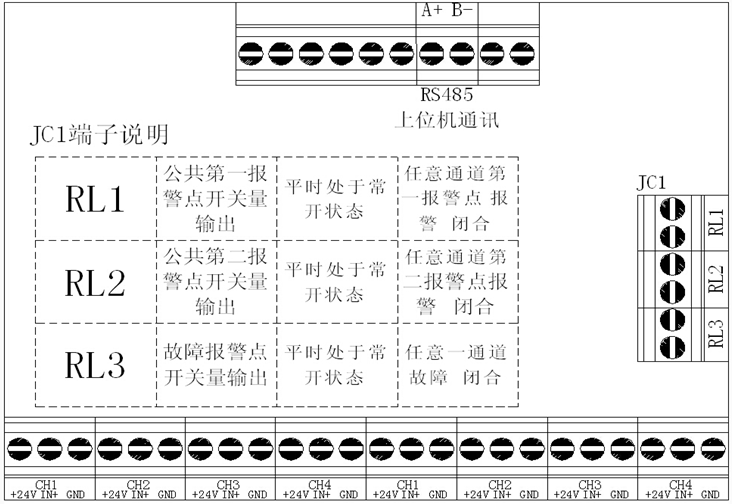

3.2.2.2 JH-8主机的连接方式为接线端子连接方式,见下图(图5-2)所示电路板上探头接线端子
(图5-2)

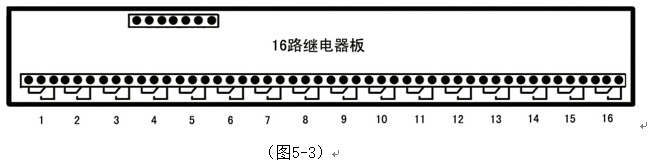

JH-8主机除了3组公共报警开关量输出同时还有16路扩展开关量输出,触点容量为250VAC/3A、30VDC/3A,大大增强了该主机的输出控制功能,如图5-3:
如图5-1和5-2,其中CH1表示主机第1通道(“CHi”中,i表示主机的通道序号);
注意 |
1、连接变送器时请确认接线正确后再通电,以免因接线错误造成探头损坏。 2、端子的螺丝要拧紧,避免造成探头连线接触不良。 |
安装接线后可以用简易的方法进行定性测试。方法如下:

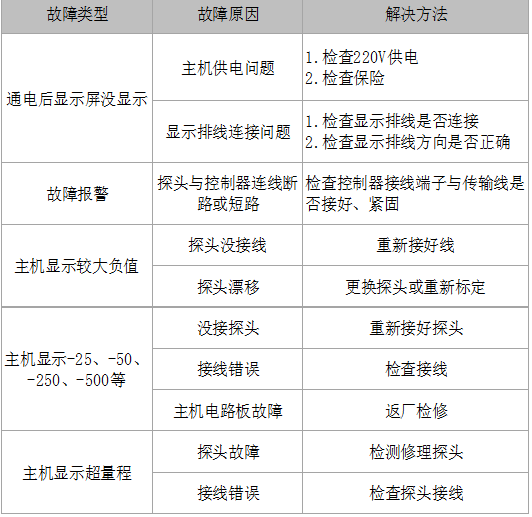

用已知浓度的标准气体或略高于报警点的低浓度的气体在探头传感器部位放气(距离小于5cm),查看主机响应及达到报警点是否报警,如有问题可参考第七章“故障及维修”处理。
注意 |
1.测试气体浓度一定不能超过量程,如果不确定浓度,可以在确保安全的情况下,在距离探头较远的位置放气(10~20cm),同时查看主机数值变化。 2.如果放气的地点距离探头太远,可能较长时间探头才响应。 |
在正确的安装接线后,正式使用前,一定做好功能测试,以确定接线正确,探头及主机工作正常,并且,在已知可能产生泄漏的关键期(如开工前)做测试。同时,定期(小于六个月)做全面维修,以保证探头、线路、主机处于正常工作状态。
如果需要,可以请当地计量部门或相关检测机构做第三方验收。
JH系列主机设置参数分为公用参数和独立参数,外加的功能参数只有该台主机增加相应的功能时才会出现。根据功能的差别我们把JH系列主机参数分为两类列出表示。
1.在参数选择出现ON/OFF时,ON表示“是”,OFF表示“否” 。 2.出现H/L时,H:高于设定报警点报警 L:低于设定报警点报警 。 |
第1组参数:报警设定值(以可燃气探头为例)

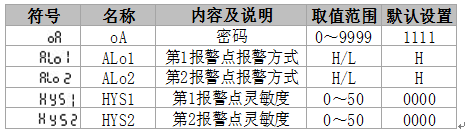

第2组参数:密码及报警组态
第3组参数:参数调较
第4组参数:输入信号及量程
第5组参数:辅助参数
1.(in-d)——测量值显示的小数点位置选择。 2.(FLtr) ——数字滤波时间常数,避免信号不稳定造成的显示波动,设定的值越大,作用越强,但对输入信号的变化反映越慢。该参数出厂设置为10。 |
参数组 |
符号 |
名称 |
内容 |
取值范围 |
默认设置 |
密码保护 |
独立参数组 |
|
AL |
低限报警设定值 |
ur≤AL<Fr |
50 |
否 |
|
AH |
高限报警设定值 |
ur≤AH<Fr |
100 |
否 |
|
|
Ai |
零点修正参数 |
-0.099~99 |
0 |
是 |
|
|
Fi |
满度修正参数 |
0. 5~5.99 |
1.00 |
是 |
|
|
it |
输入信号选择 |
4mA~20mA |
4mA~20mA |
是 |
|
|
id |
显示值小数点位置 |
0.000~0000 |
0000. |
是 |
|
|
ur |
量程下限 |
-0.999~1999 |
0 |
是 |
|
|
Fr |
量程上限 |
0.001~9999 |
2000 |
是 |
|
|
Lb |
数字滤波时间常数 |
0. 1~1.0 |
1.0 |
是 |
|
|
F1 |
第一报警点报警方式 |
H/L |
H |
是 |
|
|
F2 |
第二报警点报警方式 |
H/L |
H |
是 |
|
公共参数组 |
|
oA |
密码 |
唯一密码1111 |
1111 |
|
|
bd |
波特率 |
2400~9600 |
9600 |
是 |
|
|
Ad |
通讯地址 |
0~249 |
1 |
是 |
|
|
H1 |
第一报警点灵敏度 |
0~50 |
0 |
是 |
|
|
H2 |
第二报警点灵敏度 |
0~50 |
0 |
是 |
|
|
At |
消音延时 |
5~52 |
52 |
是 |
|
|
rE |
是否显示负值 |
ON/OFF |
ON |
是 |
公共参数受密码控制。进入密码设定后,按参数设定步骤,参考参数符号设定公共参数。进入设置状态后,若60秒以上没有按键操作,将自动退出设置状态,并将密码清零。
消音延时*:时间单位为秒, 设置为52表示报警自动消音;设置为51表示报警手动消音;设置为5~50秒内表示该时间后自动消音。
注意 |
参数bd 波特率和Ad 通讯地址为JH-4和JH-8主机的上位机通讯功能所有,双通道主机不具备这两组参数。 |

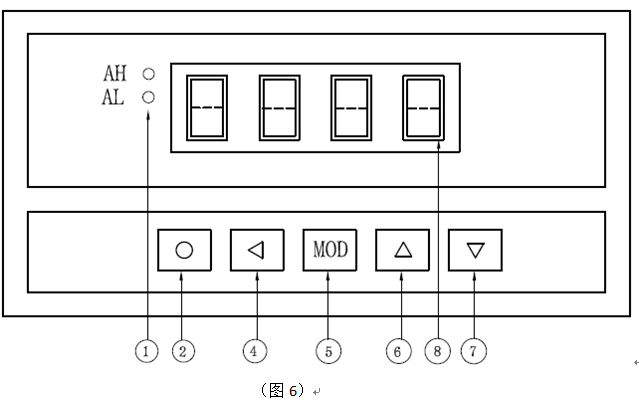

JH-1主机面板及按键(如图6):

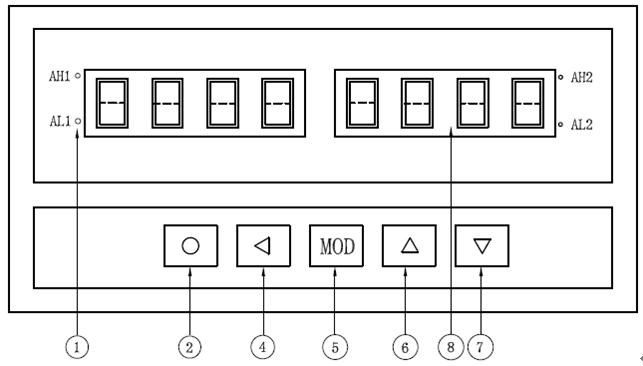

JH-2主机面板及按键(如图7):

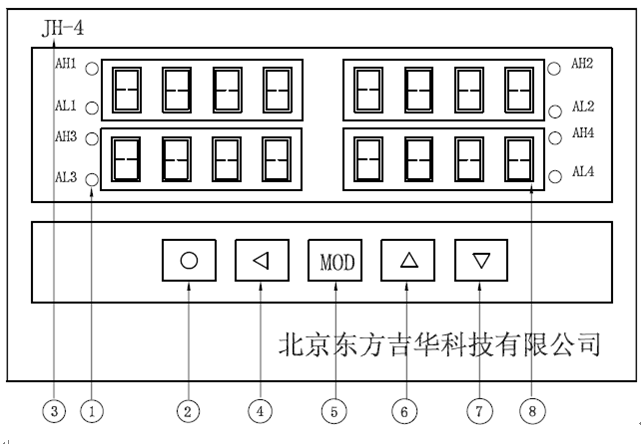

JH-4主机面板及按键(如图8):

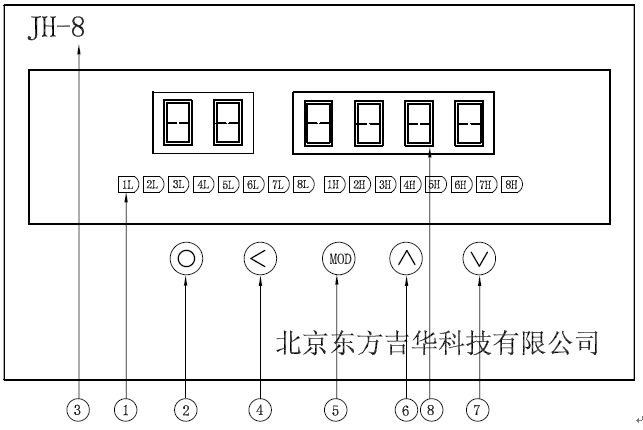

JH-8主机面板及按键(如图9):
(图7)
(图8)
(图9)
① 报警指示灯
各通道的报警状态指示灯。每通道2个,AL为通道下限报警指示,AH为通道上限报警指示,灯亮为报警状态,灯灭为正常状态。八通道主机的指示灯标识为数字+H/L;其中数字表示通道数。
② 设置键
Ÿ 测量状态下,按住2秒钟以上不松开则进入设置状态;
Ÿ 在设置状态下,显示参数符号时,按住2秒以上不松开进入下一组参数或返回测量状态。
③ 主机型号
选购主机型号:如JH-4,表示吉华四通道主机。
④ 左键
在设置状态下,调出原有参数值,移动修改位。
⑤ 确定键
Ÿ 在巡检测量状态下可进入定点检测状态(仅八通道)。
Ÿ 在设置状态下,存入修改好的参数值。
⑥ 增加键
Ÿ 在设置状态下增加参数数值或改变设置类型;
Ÿ 在定点检测状态下通道数加1(仅八通道)。
⑦ 减少键
Ÿ 在设置状态下减小参数值或改变设置类型;
Ÿ 在定点检测状态下通道数减1(仅八通道)。
⑧ 通道、通道测量值显示窗
Ÿ 显示每通道测量值
Ÿ 八通道第二窗口闪烁表示处于定位显示状态,在此状态下,可进行设置操作;
Ÿ 在参数设置状态下显示参数符号;
Ÿ 巡检通道数(八通道左侧窗口);
Ÿ 参数设置状态下,显示参数内容。

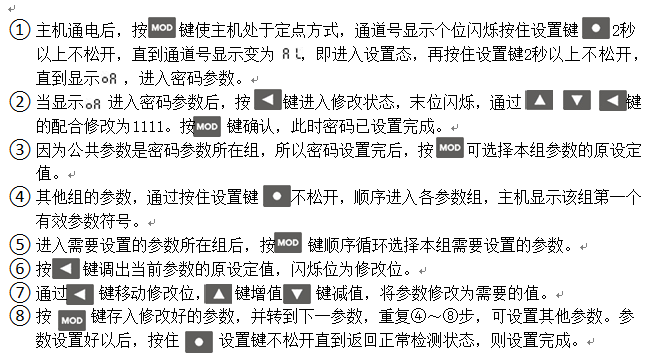

主机的参数被分为若干组<参考(四、参数一览表),当主机处于测量状态或参数符号显示状态时,可进行密码设置。密码及以后的参数受密码控制,未设置密码时无法进入。设置参数时关于按键操作可参考(5.1面板、按键说明)。
注意 |
1、参数设置涉及到的常用参数(报警点、量程、报警方式等)设置参考(附录二/三/四) 。 2、主机的测量和显示参数设置如不正确,可能使主机显示不正常、某些功能不能发挥最佳作用效果。 3、定点方式:JH-8主机为8路巡检方式,常态为循环显示每一路的浓度值,如想长时间观察某一路的数值可将其显示状态切换为定点方式。以下所有关于定点方式的操作都仅限于JH-8主机,其它信号主机可略过定点方式操作。 |
注意 |
密码在断电时或一分钟以上无按键操作,将不保存任何更改数据。 |
在产品出厂前,我公司已按要求对产品进行了校准和严格检验,我们承诺,产品符合国家和行业相关标准法规。
凡购买我公司产品的用户,自购买产品之日起一年内,我公司免费负责维修或更换;但下述情况不再免费保修范围内:
1. 疏忽、事故、自然灾害、使用、安装不当;
2. 产品未经授权擅自拆卸改装;
3. 因运输过程造成的损坏;
4.产品出厂时的科技水平还不能发现的材料、设计或制造上的问题。
声 明
1、用户承认产品本身已决定了购买它的目的和适合度, 我公司不负有承担所提供任何口头和书面建议产生后果的责任;
2、对于未严格按照本产品说明书要求对产品进行安装、 测试验收和维护所带来的任何损失,我公司不承担责任。
3、由于擅自更改或更换内部零件,或由非具备资质人员安装、使用和维护产品引起的问题,我公司不承担责任。
JH系列主机属于安全产品,用户不能随意修改主机的软硬件设置,错误的设置可能引起安全事故。对于随意修改而引起的一切安全事故本公司不负任何责任。
如果您在使用中遇到问题,请首先参考本说明书。如仍未找到答案,本公司将提供从资料到直接从售后服务部获得帮助的技术支持与服务。如需要得到本公司售后服务部的服务请拨打电话0552-7125073
LEL:“Low Explosion Limit”爆炸下限。
10-6: 用目标气体占空气体积的百万分比来表示的气体浓度。
VOL:体积百分比。
注意 |

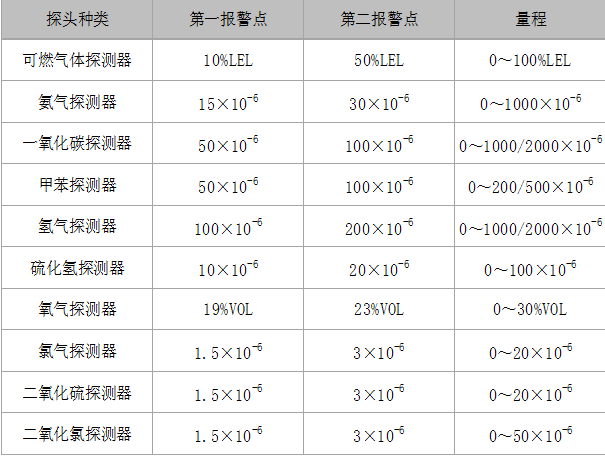

1.氧气探头的报警方式为低于19%VOL或高于23%VOL报警。 2.该表中的参数仅供参考,应以探头铭牌上标注的实际量程为准。 |
报警点的设定要根据实际使用探头需要而设定,非专业人员勿设置。
① 按住设置键 2秒以上不松开,进入设置状态,主机显示第1个参数的符号“ AL ”
② 按键可以顺序选择本组其他参数;
③ 按键调出当前参数的原设定值,闪烁位为修正位;
④ 通过键移动修改位,
键增值、
键减值,将参数修改为需要的值(参考附录一);
⑤ 按键存入修改好的参数,并转入下一参数。若为本组最后1个参数,则按
键后将退出设置状态。重复②-⑤步,可设置本组的其它参数。
注意 |
JH-1主机的报警点设置不受密码保护限制,设定值参考附录一。 |
JH-2/4/8 可分别配置 4/8/16 个报警点,即每个通道两个报警点。每通道是两个独立的设置。JH-8有三组公共开关量输出。
注意 |
报警设定值参数不受密码控制。进入设置状态后,若50秒以上没有按键操作,将自动退出设置状态。 |
【设置步骤】
① 按 键使仪表处于定点工作方式,通道号显示个位闪烁(二、四通道从第③步开始,八通道从此步开始);
② 按 和 键选择要设置的通道;
③ 按住设置键 2秒以上不松开,直到进入设置状态,通道显示器将显示 ,测量值显示器显示通道号;
④ 按 键选择该通道的AH或AL参数;
⑤ 按 键调出该参数的原设定值,此时通道显示器显示参数,符号测量值显示器显示参数值,闪烁位为修改位;
⑥ 通过 键移动修改位, 键增值, 键减值。将参数修改为需要的值。 键增值有进位功能, 键减值有借位功能;
⑦ 按 键存入修改好的参数。重复④-⑦步即可设置选定通道的2个报警设定值;
⑧ 在第⑦步后按 键换到下一通道,此时可重复④-⑦对该通道的参数进行设定;
⑨ 在第⑦步后按住设置键 不松开,直到退出设置状态,回到测量状态。
① 首先按5.2的方法设置密码;
② 按住设置键 不松开,顺序进入各参数组,仪表显示该组第1个有效参数的符号;
③ 进入要设置的参数 (量程下限), (量程上限)所在组;
④ 按 键调出当前参数的原设定值,闪烁位为修改位;
⑤ 通过 键移动修改位, 键增值, 键减值,将参数修改为需要的值,如果量程为0-200,则将 设定为0, 设定为200即可;
★ 以符号形式表示参数值的参数,在修改时,闪烁位应处于末位。
⑥ 按 键存入修改好的参数,并转到下一参数重复③-⑥步,可设置本组的其它参数。
注意 |
1.在显示参数符号时,按住设置键 不松开,直到退出参数设置状态。 2.在参数设置过程中,若1分钟以上无按键操作,将自动退出设置状态。 |
注意 |
如果您的探头与控制主机一起购买,通常在出厂时即已经按探头的测量范围设定好量程,您不需要改动。 |
仪表量程设定值与探头量程设为一致,这样才能正确显示真实测量值。
① 首先按5.2的方法设置密码;
② 密码设置完后,按 键不松开直到显示
③ 按 键到显示
④ 按 键进入当前参数的修改状态,闪烁位为修正位;
⑤ 通过 键移动修改位, 键增值、 键减值,将参数修改为需要的值;
⑥ 按 键存入修改好的参数,再次按 键,进入到下一参数。
重复④-⑤步,可设置其它通道的量程。
例:1通道为4mA~20mA输入,对应显示0~2000ppm ;
2通道为4mA~20mA输入,对应显示0~200ppm ;
则设定为 =4-20 =0000.
=0000. =2000.
=4-20 =000.0
=000.0 =200.0
① 首先按5.2的方法设置密码;
② 报警方式的参数因为是密码参数所在组,密码设置完成后,
按 键可选择本组的各参数;
仪表可配置2个报警点。
时:上限报警,测量值 > 设定值时报警。
时:下限报警,测量值 < 设定值时报警。
报警是指测量值超过设定的范围,仪表的指示灯及输出继电器的反映,报警包括设定值、报警方式、报警灵敏度、消音延时4个要素。通过参数设置,可以完成多种报警功能。
——第1报警点设定值,各通道独立;
——第2报警点设定值,各通道独立;
——各通道第1报警点的报警方式。设置为 时表示高于所设数值报警,设置为 时表示低于所设数值报警;
——各通道第2报警点的报警方式。设置为 时表示上限报警,设置为 时表示下限报警,通过 、 参数设置,可完成对各通道的上、下限,上、上限,下、下限报警;
——各通道第1报警点的报警灵敏度;
——各通道第2报警点的报警灵敏度;
——消音延时。设置范围5~52。
报警灵敏度:为防止测量值在报警设定值附近波动时造成报警继电器频繁动作,可以根据需要设定一个报警解除的外延区域(见图10)。
CGD-I-1系列(现场数字显示型)气体探测器的出厂设置
检测气体
|
型号
|
检测原理
|
检测范围
|
一级报警点
|
二级报警点
|
连接线缆
|
可燃气体
|
CGD-I-1Ex
|
催化燃烧
|
0-100%LEL
|
10%LEL
|
20%LEL
|
三芯屏蔽线缆
|
一氧化碳(CO)
|
CGD-I-1CO
|
电化学
|
0-1000/2000×10-6
|
50×10-6
|
100×10-6
|
三芯屏蔽线缆
|
氨气(NH3)
|
CGD-I-1NH3
|
电化学
|
0-100/200/1000×10-6
|
15×10-6
|
30×10-6
|
三芯屏蔽线缆
|
硫化氢(H2S)
|
CGD-I-1H2S
|
电化学
|
0-100/200/1000×10-6
|
10×10-6
|
20×10-6
|
三芯屏蔽线缆
|
氯气(Cl2)
|
CGD-I-1Cl2
|
电化学
|
0-20/50×10-6
|
1.5×10-6
|
3×10-6
|
三芯屏蔽线缆
|
氯化氢(HCl)
|
CGD-I-1HCl
|
电化学
|
0-20×10-6
|
1.5×10-6
|
3×10-6
|
三芯屏蔽线缆
|
氢气(H2)
|
CGD-I-1H2
|
电化学
|
0-1000×10-6
|
50×10-6
|
100×10-6
|
三芯屏蔽线缆
|
氧气(O2)
|
CGD-I-1O2
|
电化学
|
0-30%V/V
|
<19.0%V/V
|
>23%V/V
|
三芯屏蔽线缆
|
二氧化氯(ClO2)
|
CGD-I-1ClO2
|
电化学
|
0-20/50×10-6
|
1.5×10-6
|
3×10-6
|
三芯屏蔽线缆
|
二氧化硫(SO2)
|
CGD-I-1SO2
|
电化学
|
0-20/100/2000×10-6
|
1.5×10-6
|
3×10-6
|
三芯屏蔽线缆
|
环氧乙烷(ETO)
|
CGD-I-1ETO
|
电化学
|
0-100/200×10-6
|
10×10-6
|
20×10-6
|
三芯屏蔽线缆
|
甲苯(C7H8)
|
CGD-I-1C7H8
|
半导体
|
0-200×10-6
|
50×10-6
|
100×10-6
|
三芯屏蔽线缆
|
乙炔(C2H2)
|
CGD-I-1C2H2
|
半导体
|
0-100×10-6
|
25×10-6
|
50×10-6
|
三芯屏蔽线缆
|
甲醇(CH4O)
|
CGD-I-1CH4O
|
半导体
|
0-100×10-6
|
50×10-6
|
100×10-6
|
三芯屏蔽线缆
|
VOC
|
CGD-I-1VOC
|
半导体
|
0-200×10-6
|
-
|
-
|
三芯屏蔽线缆
|
CGD-I-1系列气体探测器的出厂设置
检测气体
|
型号
|
检测原理
|
检测范围
|
一级报警点
|
二级报警点
|
连接线缆
|
可燃气体
|
CGD-I-1Ex
|
催化燃烧
|
0-100%LEL
|
10%LEL
|
20%LEL
|
三芯屏蔽线缆
|
一氧化碳(CO)
|
CGD-I-1CO
|
电化学
|
0-1000/2000×10-6
|
50×10-6
|
100×10-6
|
两芯屏蔽线缆
|
氨气(NH3)
|
CGD-I-1NH3
|
电化学
|
0-100/200/1000×10-6
|
15×10-6
|
30×10-6
|
两芯屏蔽线缆
|
硫化氢(H2S)
|
CGD-I-1H2S
|
电化学
|
0-100/200/1000×10-6
|
10×10-6
|
20×10-6
|
两芯屏蔽线缆
|
氯气(Cl2)
|
CGD-I-1Cl2
|
电化学
|
0-20/50×10-6
|
1.5×10-6
|
3×10-6
|
两芯屏蔽线缆
|
氯化氢(HCl)
|
CGD-I-1HCl
|
电化学
|
0-20×10-6
|
1.5×10-6
|
3×10-6
|
两芯屏蔽线缆
|
氢气(H2)
|
CGD-I-1H2
|
电化学
|
0-1000×10-6
|
50×10-6
|
100×10-6
|
两芯屏蔽线缆
|
氧气(O2)
|
CGD-I-1O2
|
电化学
|
0-30%V/V
|
<19.0%V/V
|
>23%V/V
|
两芯屏蔽线缆
|
二氧化氯(ClO2)
|
CGD-I-1ClO2
|
电化学
|
0-20/50×10-6
|
1.5×10-6
|
3×10-6
|
两芯屏蔽线缆
|
二氧化硫(SO2)
|
CGD-I-1SO2
|
电化学
|
0-20/100/2000×10-6
|
1.5×10-6
|
3×10-6
|
两芯屏蔽线缆
|
环氧乙烷(ETO)
|
CGD-I-1ETO
|
电化学
|
0-100/200×10-6
|
10×10-6
|
20×10-6
|
两芯屏蔽线缆
|
甲苯(C7H8)
|
CGD-I-1C7H8
|
半导体
|
0-200×10-6
|
50×10-6
|
100×10-6
|
三芯屏蔽线缆
|
乙炔(C2H2)
|
CGD-I-1C2H2
|
半导体
|
0-100×10-6
|
25×10-6
|
50×10-6
|
三芯屏蔽线缆
|
甲醇(CH4O)
|
CGD-I-1CH4O
|
半导体
|
0-100×10-6
|
50×10-6
|
100×10-6
|
三芯屏蔽线缆
|
VOC
|
CGD-I-1VOC
|
半导体
|
0-200×10-6
|
-
|
-
|
三芯屏蔽线缆
|
可燃气体
|
CGD-I-1Ex-IR
|
红外
|
0-100%LEL0-100%VOL
|
|
|
三芯屏蔽线缆
|
二氧化碳(C02)
|
CGD-I-1CO2-IR
|
红外
|
0-2000/5000/10000×10-6
|
|
|
三芯屏蔽线缆
|
